概述

JKQ2(CB級)系列末端型雙電源自動轉換開關適用于50H億z，額定工作電壓400V，額定電流16A-1600A的末端型雙回路供電系統。可以完成常用電源與備用電源之間的自動轉換，以保證供電的可靠性。主要用于高層建筑、商場等消防泵、消煙風機、電梯、生活水泵、事故照明、集散標志等場所。

產品符合標準:GB/T14048.11-2016《低壓開關設備和控制設備第6部分;多功能電器第1篇:自動轉換開關電器》。

型號及含義

正常工作條件

◆周圍空氣溫度為-5℃~+40℃,24小時的平均值不超過+35℃;

◆良好溫度+40℃時相對濕度不超過50%，較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到由于溫度變化有可能產生凝露現象;

◆安裝地點的海拔高度不超過2000m;

◆類別為Ⅳ類。傾斜度不大于±23°;

◆污染等級為3級;

如果上述條件不能滿足時，訂貨時應與制造商協商，本開關用于礦用、海上、石油和核電站時應另行簽定技術協議。

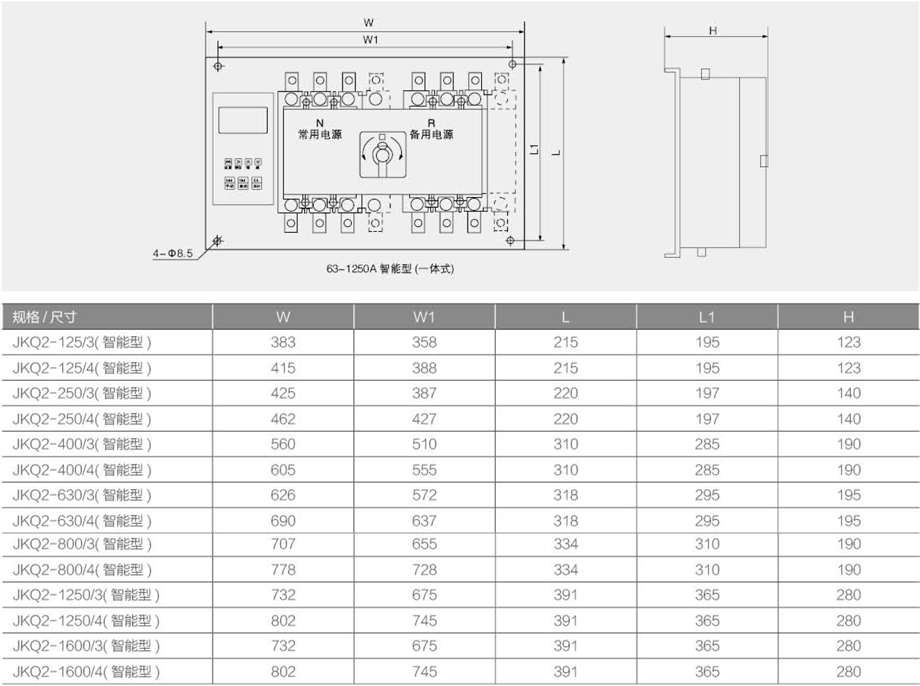

外形及安裝尺寸及接線圖
